超五类四对屏蔽双绞线
产品参数：
型号：DHC5EFP
材质：无氧铜线芯+进口PE绝缘体+环保PVC外皮
规格：线盘直径315MM，线盘高245MM
长度：305M
重量：14KG
颜色：灰白色
结构：4*2 24AWG

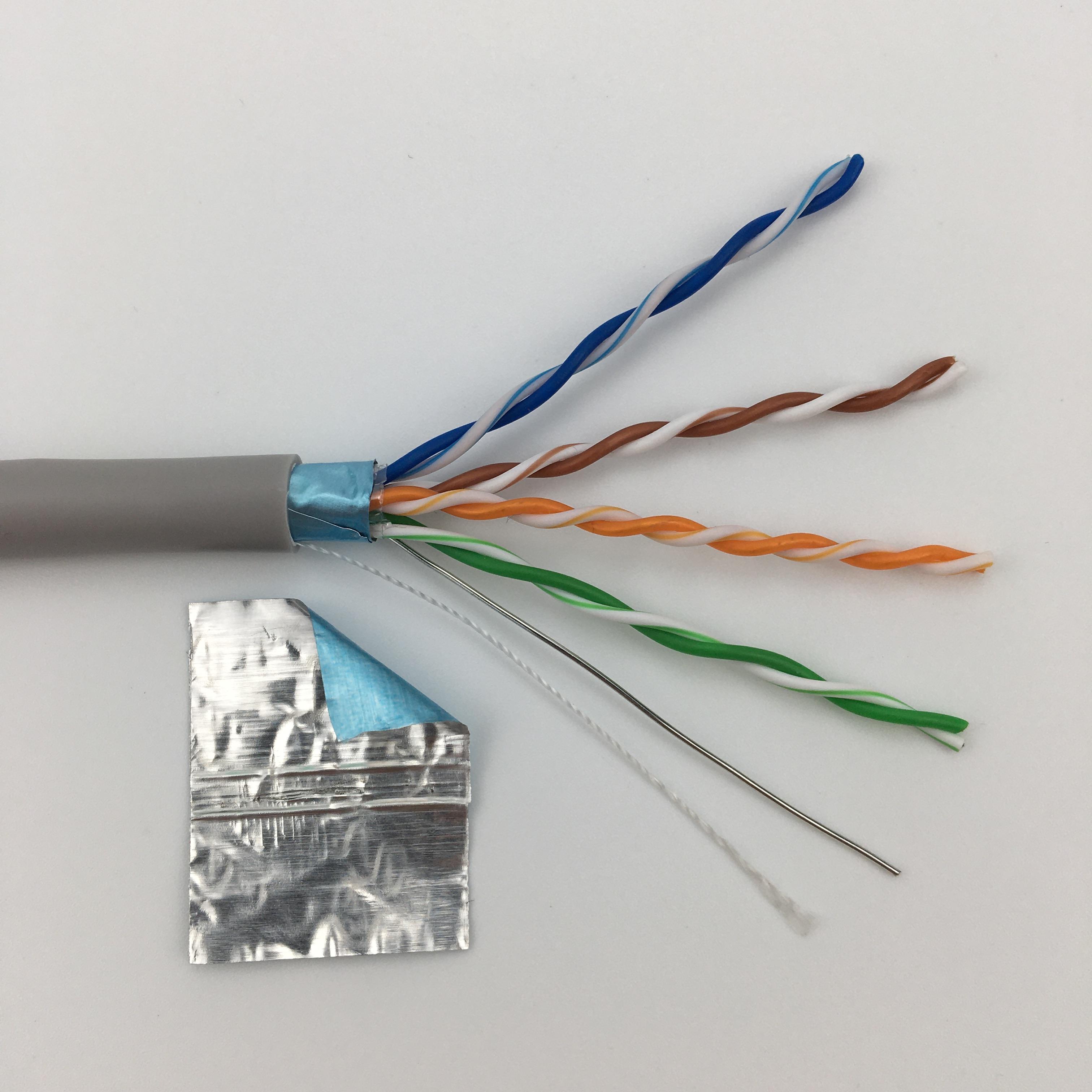

线芯：4对8芯对绞
导体：24AWG无氧铜
芯径：0.50MM
线径：6.5MM ±0.2MM
地线：AWG24镀锡铜线

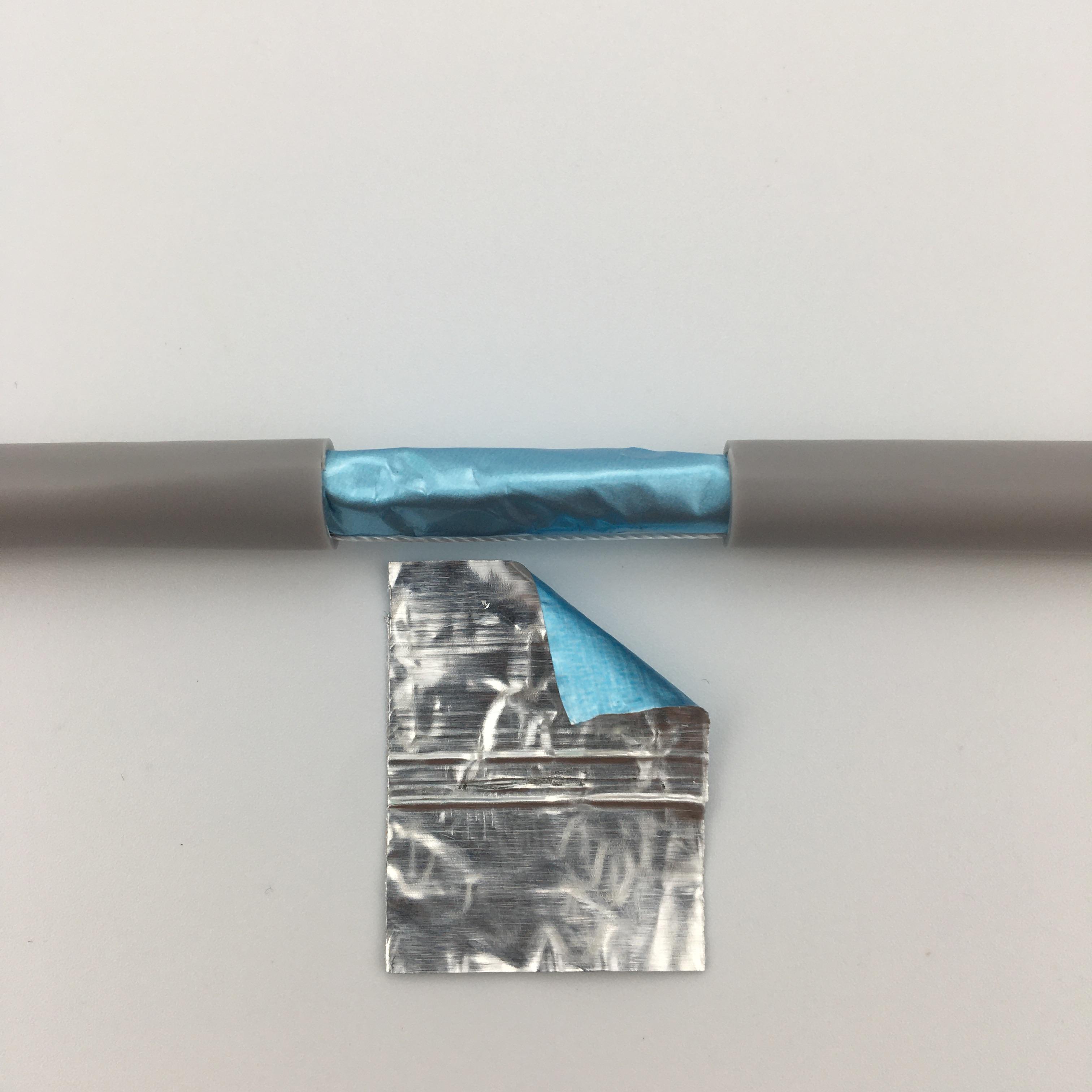

屏蔽：FTP屏蔽：AL/PET包带
产品说明：
帝华超五类屏蔽双绞线通过串联设备生产技术实现拉丝成型一体、实时在线检测技术，有效保证了芯线的同心度，提高产品的回波损耗；绝缘采用低介电常数的进口优质HDPE料、优化设计线对节距，减少衰减；4对非屏蔽双绞线采用退扭及成缆工艺，保持线对之间精确的平衡对称性，更好的减少了线对间串扰，获得更稳定更卓越的产品性能。
360度全覆盖的屏蔽技术，纵包铝箔屏蔽结构，能适合各种复杂的、恶劣的电磁环境场所应用,，屏蔽结构亦可有效防止电磁辐射，提高信息保密，适用于各种高保密场所，全面提升线缆性能。
高性能的帝华超五类屏蔽双绞线充分满足在电气和机械性能方面的要求。兼容所有Cat.5e屏蔽系统，满足YD/T926.2-2009，GB 50311，ISO/IEC 11801Ed.2；EIA/TIA568-B.2-1B等线缆要求；可以传输数字，语音，数据和视频信号，满足高端需求。尤其适合所有D、E级链路和六类的应用，包括ISDN、10/100/1000兆快速以太网、4/16Mbit/s令牌环、TP-PMD/TP-DDI 125 Mbit/s、ATM155Mbit/s
产品检验到250MHz的频率范围，能达到高频延伸的平稳性，为以后网络更高要求的应用提供物理保证。
通过国家信息产业部的检测认证，具有性能优良、绿色环保等特性。
产品应用：
专门用于结构化综合布线的Cat.5e局双绞线，传输语言、数据信号，支持当前的高带宽应用，特别是适用于当前的智能化解决方案。
可应用于教育、政府、安防、金融、医疗、酒店、高铁等网络设施；尤其是数据中心中，作为语音、数据、图像、多媒体等的传输载体。
电气特性：
1.特性阻抗（1-100 MHz）：100Ω±15 ohm；
2.平均特性阻抗（1-100 MHz）：100Ω±10 ohm；
3.最小互电容：53 pF/m；
4.最大平衡电容：300 pF/km；
5.直流电阻：最大9.38Ω/100M；
6.最大平衡电阻：2 %；
7.最大传输延时：780 nsec/km；
8.最大传输延时（100MHz ）：190 nsec/km；
9.Nominal velocity of propagation ( NVP ) ：0.69c；
10.传输延时： 500ns/100m 536ns/100m；
11.传输延时偏差：40ns/100m 45ns/100m 。
温度范围：
1.安装中：-5℃~+60℃ ； 2.安装后：-20℃~+60℃； 3.最大张力：110N；4.固定时弯曲半径：≥20mm；5.牵引时弯曲半径：≥30mm。
应用标准：
符合：YD/T 926.2-2009 、GB 50311-2007、ISO/IEC 11801-2002 ed2.0、ANSI/TIA 568-C.2 、EN 50173-2007。
